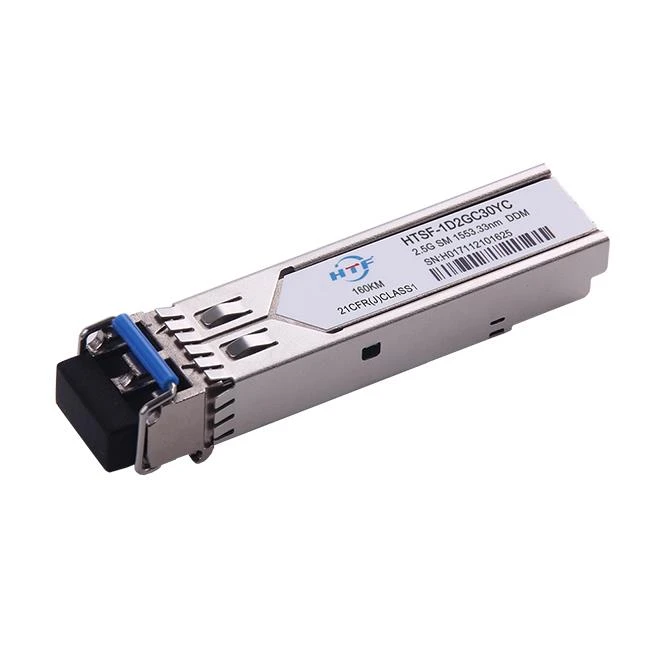

Moduł DWDM 2,5G 160 km
Szczegóły Produktu
Typ modelu | SFP-2.5G | Marka | HTF |
Kapsułkowanie | SFP | Szybkość przesyłania danych | 2,5 Gb/s |
Napięcie zasilania | 3.3V | Zasięg | 160KM |
Interfejs | Dwustronny LC/UPC | LD | EML |
Rodzaj kabla | SMF | Wsparcie DDM | TAk |
Moc Tx | <> | Czujnik Rx | <> |
Specyfikacja charakterystyki elektrycznej nadajnika
Parametr | Symbol | min. | Typowy | Maks | Jednostka | Notatki |
Pobór energii | 1.0 | W | Reklama w telewizji | |||
1.5 | Przemysłowy | |||||
Prąd zasilania | Icc | 300 | mama | Reklama w telewizji | ||
| 450 | Przemysłowy | |||||
Nadajnik | ||||||
Tolerancja napięcia wejściowego single-ended | -0.3 | 4.0 | V | |||
Różnicowe wahania napięcia wejściowego | Vin, s | 200 | 2400 | mVpp | ||
Różnicowa impedancja wejściowa | Zin | 90 | 100 | 110 | Om | |
Czas potwierdzenia wyłączenia transmisji | 5 | nas | ||||
Odbiorca | ||||||
Różnicowe wahania napięcia wyjściowego | Vout, s | 500 | 900 | mVpp | ||
Różnicowa impedancja wyjściowa | Zut | 90 | 100 | 110 | Om | |
Czas narastania/opadania danych wyjściowych | Tr/Tf | 100 | ps | 20 procent do 80 procent | ||
Aplikacje
● Sieci SONET/SDH
● Gigabitowy Ethernet
● Sieci DWDM pasma C
● 1xFiber /2xFiber Channel
Ogólny opis
Moduły nadawczo-odbiorcze HTF DWDM 2.5G 160km zawierają diodę fotodetektora APD i stabilizowany temperaturowo nadajnik DWDM EML. Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem I2C. Ten moduł jest przeznaczony do światłowodu jednomodowego i działa przy nominalnej długości fali 100 GHz ITU Grid, długość fali DWDM w paśmie C. Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem 2-przewodowego interfejsu szeregowego, zgodnie ze specyfikacją SFF8472.
Wyjście optyczne można wyłączyć za pomocą wejścia wysokiego poziomu logiki TTL Tx Disable, a system może również wyłączyć moduł przez I2C. Usterka Tx jest wskazywana na degradację lasera. Wyjście utraty sygnału (LOS) służy do sygnalizowania utraty wejściowego sygnału optycznego odbiornika lub stanu połączenia z partnerem. System może również uzyskać informacje LOS (lub Link)/Disable/Fault poprzez dostęp do rejestru I2C.
