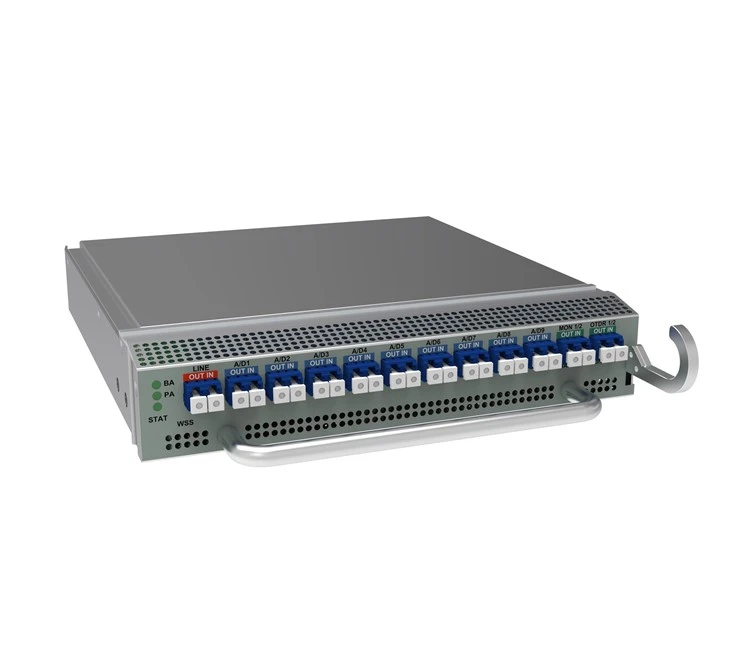

9-wymiarowa tablica WSS
1) Schemat ideowy wewnętrznej struktury płytki WSS pokazano na rysunku 1, a płytka zajmuje 1/2 slotu. wymagane wbudowane BA i PA, wbudowane VOA przed wejściem PA; OCM, wbudowany OTDR opcjonalnie.
2) Zakres wzmocnienia BA wynosi 15 ~ 25 dB; wzmocnienie PA1 obejmuje co najmniej 15 ~ 25 dB, a wzmocnienie PA2 obejmuje co najmniej 22 ~ 35 dB. Dla wymagań eksploatacyjnych BA i PA.
3) W przypadku punktów monitorowania zasilania, patrz położenie ikony PD na rysunku 2 schematu struktury wewnętrznej płytki; wartość kalibracji wyjściowej BA jest kalibrowana do portu LINE OUT; strona wejściowa PA zgłasza dwie wartości mocy wejściowej.
Wejściowa wartość kalibracji VOA jest kalibrowana do portu LINE IN, a wejściowa wartość kalibracji EDFA to wartość zmierzona na porcie LINE IN minus wartość tłumienia VOA i tłumienie wtrąceniowe sprzężenia między stroną odbiorczą OSC i główny tor optyczny. Należy określić skalowanie wejścia BA i skalowanie wyjścia PA.
4) Na planszy znajdują się dwie kontrolki, co najmniej w trzech kolorach: czerwonym, żółtym i zielonym. Wskaźnik STAT służy do wskazywania stanu pracy płyty, a wskaźnik LINE służy do wskazywania stanu portu optycznego odpowiedniego portu.

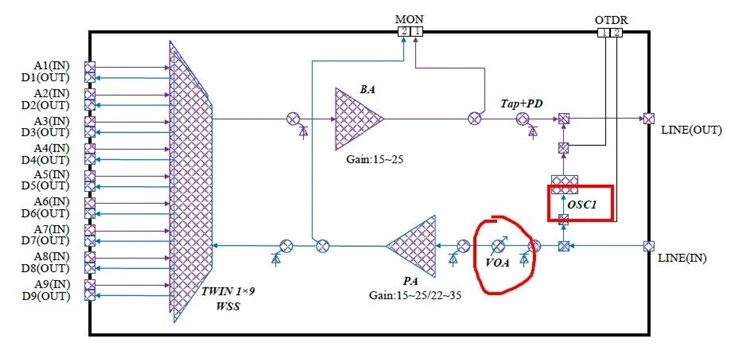

1 Schematyczny diagram wewnętrznej struktury 9-wymiarowej płytki WSS
Specyfikacje modułu WSS
|
Projekt |
Jednostka |
Ideks |
Notatka |
|
Szerokość widmowa kanału |
GHz |
N*12,5 GHz |
4 Mniejsze lub równe N Mniejsze lub równe 12 |
|
Szeroki zakres strojenia widma sygnału |
Nm |
1528.773-1566.73 |
|
|
Utrata wtrąceniowa (dodaj 1 ~ 9 do BA In) |
dB |
Mniejsza lub równa 7,5 (wartość typowa) |
|
|
Utrata wtrąceniowa (wyjście PA do spadku 1 ~ 9) |
dB |
Mniejsza lub równa 7,5 (wartość typowa) |
|
|
Maksymalna różnica tłumienności wtrąceniowej każdego kanału |
dB |
Mniejsza lub równa 2,5 |
|
|
Izolacja portu |
dB |
＞25 |
|
|
Współczynnik ekstynkcji |
dB |
Większy lub równy 25 |
|
|
straty zależne od polaryzacji |
dB |
Mniejsza lub równa 1,5 |
|
|
Zakres tłumienia na długość fali |
dB |
0~15 |
|
|
Rozmiar kroku ustawiania rozpadu |
dB |
0.2 |
|
|
Dokładność tłumienia na długość fali |
dB |
Mniejsze lub równe 1 |
(0-10dB) |
|
Mniejsza lub równa 1,5 |
(> 10dB) |
||
|
czas refaktoryzacji |
s |
Mniejsze lub równe 3 |
|
|
Minimalna szerokość widmowa 1dB |
GHz |
>50 |
Szerokość widmowa @ 100 GHz |
|
Minimalna szerokość widmowa 3dB |
GHz |
>75 |
Szerokość widmowa @ 100 GHz |
|
Minimalna szerokość widmowa 20dB |
GHz |
<150 |
Szerokość widmowa @ 100 GHz |
|
Współczynnik podziału pon |
dB |
16~23 |
Współczynnik podziału 1 procent ~ 2 procent |
