Specyfikacja optyczna
Parametr | 4 kanały | 8 kanałów | 16 kanałów | 18 kanałów | |
Wymiary opakowania (mm) | D44xS28xH6 | D44xS28xH6 | L50xW50xH6 | L50xW50xH6 | |
Strata wtrąceniowa (dB) | ≤1,5 | ≤2,0 | ≤3,5 | ≤3,5 | |
Długość fali środkowej (nm) | 1270 ~ 1610/1271 ~ 1611 nm | ||||
Przepustowość kanału (nm) | CW ± 6,5 | ||||
Izolacja (dB) | Sąsiadujący | ≥30 | |||
Brak przylegania | ≥40 | ||||
Strata zależna od polaryzacji (dB) | <> | ||||
Dyspersja trybu polaryzacji (ps) | <> | ||||
Kierunkowość (dB) | ≥50 | ||||
Strata powrotna (dB) | ≥45 | ||||
Maksymalna moc obsługi (mW) | 500 | ||||
Temperatura pracy (℃) | -10 ~ + 70 | ||||
Temperatura przechowywania (℃) | -40 ~ + 85 | ||||
Lista kanałów
| Nr kanału ITU | Długość fali | Nr kanału ITU | Długość fali |
27 | 1270 nm / 1271 nm | 45 | 1450nm / 1451nm |
29 | 1290nm / 1291nm | 47 | 1470nm / 1471nm |
31 | 1310nm / 1311nm | 49 | 1490nm / 1491nm |
33 | 1330 nm / 1331 nm | 51 | 1510nm / 1511nm |
35 | 1350nm / 1351nm | 53 | 1530nm / 1531nm |
37 | 1370 nm / 1371 nm | 55 | 1550nm / 1551nm |
39 | 1390nm / 1391nm | 57 | 1570nm / 1571nm |
41 | 1410nm / 1411nm | 59 | 1590nm / 1591nm |
43 | 1430nm / 1431nm | 61 | 1610nm / 1611nm |
P1: Rozmiar CCWDM wynosi <>
Tak, w porównaniu z tradycyjną technologią CWDM, technologia CCWDM wykorzystuje platformę optyczną w wolnej przestrzeni, która może znacznie poprawić wydajność optyczną, w pakiecie mniejszym niż 1/4 wielkości konwencjonalnych modułów CWDM.
Q2: Jaka jest główna zaleta CCWDM?
Główne zalety CCWDM Mux to wysoka dokładność i stabilność długości fali, niska strata wtrąceniowa, wysoka izolacja i niski PDL (strata zależna od polaryzacji).
P3: Jaki protokół obsługuje CCWDM?
Protokół i przejrzyste stawki obsługują takie aplikacje, jak system CWDM, sieci PON i łącza CATV.
P4: Czy można go używać w sieci PON?
Tak, można również użyć w następującym środowisku:
Systemy CWDM
Sieci telekomunikacyjne
Metro Area Networks
Sieci szerokopasmowe
Sieci PON
Linki CATV
Systemy szerokopasmowe
Optyczne multipleksowanie dodawania / upuszczania
Sieci komunikacyjne Metro / Access
Instrumenty światłowodowe
P5: Jakie są tego zalety?
Kompaktowy rozmiar
Mała utrata wtrącenia
Low PDL
Wysoka izolacja kanałów
Doskonała niezawodność środowiskowa
Ścieżka optyczna bez żywic epoksydowych
P6: Co powiesz na rozmiar 18-kanałowy, 8-kanałowy i 4-kanałowy?
Poniższe zdjęcie pokazuje szczegóły.
Rozmiar 18-kanałowego Mini CCWDM Mux Demux

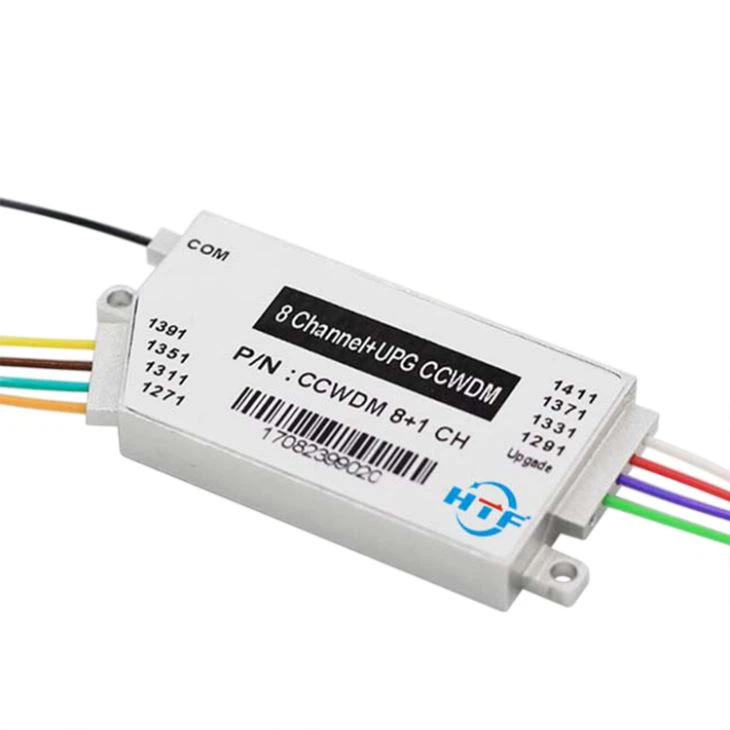

Rozmiar 8-kanałowego Mini CCWDM

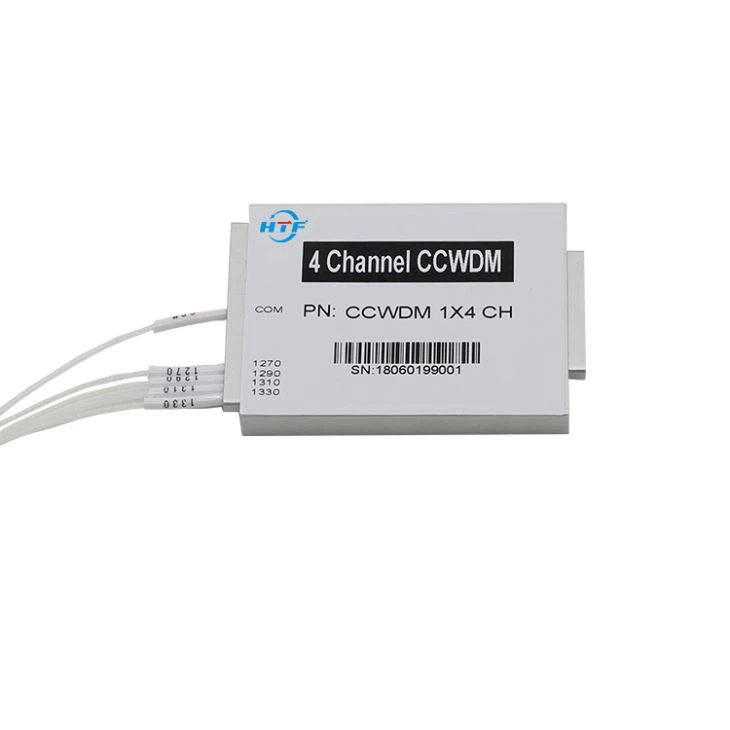

Rozmiar 4-kanałowego kompaktowego CWDM Mux Demux
Dowiedz się więcej o WDM.
1. Jaki typ WDM?
WDM można podzielić na CWDM (rzadkie multipleksowanie z podziałem długości fali) i DWDM (multipleksowanie z gęstym podziałem długości fali). Odstępy między kanałami CWDM wynoszą 20 nm, a odstępy między kanałami DWDM wynoszą od 0,2 nm do 1,2 nm. Dlatego CWDM nazywa się technologią multipleksowania z rzadkim podziałem długości fali w odniesieniu do DWDM.
2. Co to jest DWDM i jakie są zalety?
DWDM jest gęstym multipleksowaniem z podziałem długości fali, z gęstym odstępem pasma (0,4 nm lub 0,8 nm), dużą liczbą kanałów i wysokimi wymaganiami technicznymi. Jest stosowany głównie na linii miejskiej, a sieć lokalna i sieć obszarów metropolitalnych są również szeroko stosowane. Pojedynczy kanał ma wysoką szybkość transmisji i dużą pojemność systemu.
Zalety: Moduły optyczne DWDM są małe i wymagają dodatkowych urządzeń sterujących długością fali. Jego główną zaletą jest to, że jest to najskuteczniejsze rozwiązanie problemu rozszerzenia przepustowości linii.
3. Co to jest CWDM?
CWDM to zgrubne multipleksowanie z podziałem długości fali, z szerokim odstępem między kanałami (20 nm) i niewielką liczbą kanałów (16 kanałów o szerokości kanału od 1200 do 1700 nm). Niskie wymagania techniczne, stosowane głównie w sieci dostępowej sieci obszaru metropolitalnego. Szybkość transmisji jednokanałowej jest stosunkowo niska, a pojemność systemu nie jest duża.
4. Co to jest CCWDM i jakie są zalety?
CCWDM to multiplekser z podziałem długości fal mini, który jest mini wersją CWDM. Rozmiar pakietu CWDM wynosi w zasadzie 110 × 80 × 12 mm.
Natomiast CCWDM ma znacznie mniejszy rozmiar opakowania. Sąsiednie kanały CCWDM używają równoległych wiązek do kaskadowania w wolnej przestrzeni zamiast światłowodu. Bez światłowodu używanego do kaskadowania pakiet CCWDM ma tylko 41 x 28 x 8,7 mm3, czyli 10 razy mniej niż standardowy pakiet CWDM.
Zaleta: stabilność urządzenia i procesu, obniżony koszt produkcji, mały rozmiar opakowania, wysoka skalowalność (kanały 4/8/10 lub więcej), sieć transmisji danych / sieć telekomunikacyjna dla niedrogiej, nie chłodzonej technologii laserowej.
5. Co jest lepsze dla modułów optycznych CWDM, modułów optycznych DWDM i modułów CCWDM?
Z perspektywy kosztów CCWDM jest tańszy niż CWDM i DWDM. Moduły optyczne CWDM zapewniają wygodne i tanie rozwiązanie do przyjmowania Gigabit Ethernet i Fibre Channel. CCWDM przyjmuje sieć teleinformatyczną / sieć telekomunikacyjną odpowiednią do taniej niechłodzonej technologii laserowej, przyjmując wydajność komunikacji optycznej, niski koszt produkcji, mały rozmiar opakowania i wysoką skalowalność (4/8/10 lub więcej kanałów). Z drugiej strony, DWDM zwykle używają gęstszych odstępów między kanałami i są używane w większych sieciach optycznych na większe odległości.
