cechy
40-kanałowy multiplekser DWDM 100 GHz i demultiplekser (MUX i DEMUX)
Samodzielna kompaktowa obudowa-1U, łatwa w instalacji
Plug'n play: nie wymaga konfiguracji
Produkt zielony: całkowicie pasywny, nie wymaga zasilania i chłodzenia
Niski Niski ubytek wtrąceniowy, ubytek wtrąceniowy ≤6dB, typ 4.5dB
Jednolita zmienność strat wtrąceniowych w 40 kanałach - mniej niż 1dB (typowo 0,6dB) na MUX lub DEMUX
Izolacja wysokiego kanału: sąsiednia izolacja ≥25dB; niesąsiadująca izolacja ≥35dB
1% port monitora dla MUX i DEMUX, 40-kanałowy monitoring online
Kompatybilny z aktywnymi transponderami i transceiverami DWU 100GHz ITU Grid DWDM firmy Htfuture i innych stron trzecich
Wysoka niezawodność, MTBF 100 lat
Zaprojektowany dla Telcordia / Bellcore GR-120
Podanie:
Transmisja DWDM
Metro i sieci dalekobieżne
Optymalizacja światłowodu DWDM punkt-punkt
Liniowa optymalizacja dodawania / upuszczania włókien DWDM
Specyfikacja optyczna
Parametry | Notatki | Dane techniczne | |
Min | Max | ||
Kanały | 40Ch / 48 kanałów | ||
Odstępy między kanałami | 100GHz | ||
cechy | cechy | cechy | |
Częstotliwość ITU | Na siatce ITU w paśmie C. | 196,0THz | 192,1THz |
Długość fali ITU | Na siatce ITU w paśmie C. | 1530,33 nm | 1561,42 nm |
Dokładność częstotliwości środkowej | Maksymalne bezwzględne odchylenie środkowej długości fali 3 dB od siatki ITU we wszystkich kanałach | -0,05 nm | + 0,05 nm |
Utrata wtrąceniowa | Maksymalna strata wtrąceniowa w całym paśmie ITU we wszystkich kanałach | 6,0 dB | |
Strata przy wstawianiu | 1% port monitora | 22dB | |
Jednorodność strat wtrąceniowych | Maksymalna wariancja strat przy wstawianiu we wszystkich kanałach | 1,0dB | |
Marszczyć | Maksymalna wariancja strat w całym paśmie ITU we wszystkich kanałach | 0,75dB | |
Przepustowość 1dB | 1dB od min Utrata wtrącenia, pełna szerokość, średnia polaryzacja | 0,36 nm | |
3dB Przepustowość | 3 dB od min. Tłumienie wtrąceniowe, pełna szerokość, średnia polaryzacja | 0,51 nm | |
Izolacja sąsiedniego kanału | Stosunek szczytowej transmisji do maksymalnej transmisji przez oba sąsiednie pasma przepustowe | 25dB | |
Izolacja kanału niesąsiadującego | Stosunek szczytowej transmisji w kanałowych pasmach przepustowych do maksymalnej transmisji we wszystkich niesąsiadujących pasmach przepustowych | 35dB | |
Total Crosstalk | Stosunek mocy w kanale do mocy we wszystkich innych pasmach przepustowych | 21dB | |
Strata zależna od polaryzacji | Maksymalny stosunek transmisji we wszystkich stanach polaryzacji, w paśmie przepustowym ITU | 0,5dB | |
Strata zwrotna | 40dB | ||
Opóźnienie trybu polaryzacji (PMD) | W paśmie referencyjnym we wszystkich kanałach | 0,5 ps | |
Dyspersja chromatyczna | W paśmie referencyjnym we wszystkich kanałach | -20ps / nm | 20ps / nm |
Lista kanałów
Kanał | Na siatce ITU w paśmie C. | Kanał | Na siatce ITU w paśmie C. | ||
Częstotliwość (THz) | Długość fali (nm) | Częstotliwość (THz) | Długość fali (nm) | ||
C21 | 192,1 | 1560,61 | C41 | 194,1 | 1544,53 |
C22 | 192,2 | 1559.79 | C42 | 194,2 | 1543,73 |
C23 | 192,3 | 1558,98 | C43 | 194,3 | 1542,94 |
C24 | 192.4 | 1558.17 | C44 | 194,4 | 1542,14 |
C25 | 192,5 | 1557.36 | C45 | 194,5 | 1541,35 |
C26 | 192,6 | 1556,55 | C46 | 194,6 | 1540,56 |
C27 | 192,7 | 1555,75 | C47 | 194,7 | 1539.77 |
C28 | 192,8 | 1554,94 | C48 | 194,8 | 1538,98 |
C29 | 192,9 | 1554.13 | C49 | 194,9 | 1538.19 |
C30 | 193,0 | 1553.33 | C50 | 195,0 | 1537.40 |
C31 | 193,1 | 1552,52 | C51 | 195,1 | 1536,61 |
C32 | 193,2 | 1551,72 | C52 | 195,2 | 1535,82 |
C33 | 193,3 | 1550,92 | C53 | 195,3 | 1535.04 |
C34 | 193,4 | 1550.12 | C54 | 195,4 | 1534,25 |
C35 | 193,5 | 1549,32 | C55 | 195,5 | 1533.47 |
C36 | 193,6 | 1548,51 | C56 | 195,6 | 1532.68 |
C37 | 193,7 | 1547,72 | C57 | 195,7 | 1531.90 |
C38 | 193,8 | 1546,92 | C58 | 195,8 | 1531.12 |
C39 | 193,9 | 1546,12 | C59 | 195,9 | 1530,33 |
C40 | 194,0 | 1545,32 | C60 | 196,0 | 1529,56 |
Warunki środowiska
| Parametry | Notatki | Dane techniczne | Jednostki | ||
Min | Typ | Max | |||
temperatura robocza | -5 | +65 | ° C | ||
Temperatura przechowywania | -40 | +85 | ° C | ||
Wilgotność względna | 0 | 90 | % | ||
Wymiar paczki | Stojak 19 " | 440 (W) × 43,6 (H) × 200 (D) | mm | ||
Model | Funkcjonować | Długość fali (nm) |
HT6000-AAWG402-mon | DWDM Pasywny 40CH MUX i 40CH DEMUX z portem monitora ILoss 3 ~ 6dB typowo 4,5db, dupleks LC / UPC | 1529,55 - 1560,61 (kanał 21-60 ITU Grid) |
HT6000-AAWG402 | DWDM Pasywny 40CH MUX i 40CH DEMUX ILoss 3 ~ 6dB typowo 4,5db, dupleks LC / UPC | 1529,55 - 1560,61 (kanał 21-60 ITU Grid) |
P1: Ile osiągnęło multipleksowanie i dezultipleksowanie danych kanału?
A1: Z pasującymi jednostkami MUX DEMUX umieszczonymi na każdym końcu łącza optycznego,
Pod podwójnym włóknem, może osiągnąć dwukierunkowe multipleksowanie i demultipleksowanie danych 40CH. W ramach pojedynczego światłowodu może osiągnąć dwukierunkowe multipleksowanie i demultipleksowanie danych 20CH.

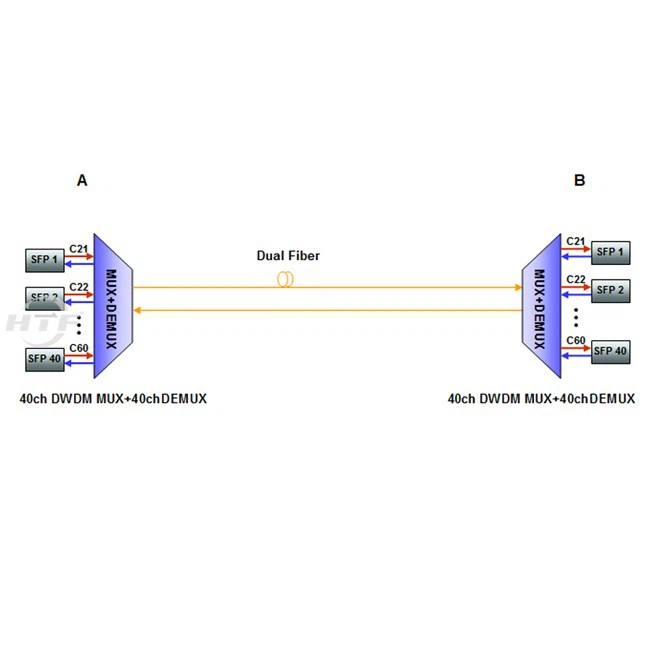

P2: Jak połączyć pojedyncze włókno i podwójne włókno?
Poniższe zdjęcie pokazuje szczegóły.
1% port monitora dla MUX i DEMUX
Pytanie 3 Jak wyślesz do nas towar?
Zazwyczaj dostarczamy towary za pośrednictwem International Express, takich jak FedEx, DHL, TNT i UPS i tak dalej. Zapewniona zostanie usługa dostawy od drzwi do drzwi.
Pytanie 4 Jak złożyć zamówienie?
(1) Osiągnięto porozumienie w sprawie ceny produktu i specyfikacji produktu.
(2) Wystawiamy fakturę proforma na potwierdzenie.
(3) Po uzgodnieniu faktury proforma dokonujesz płatności.
(4) Dostarczamy towary po otrzymaniu płatności.
Pytanie 5 Jakie są zalety Twoich produktów?
A. Dobra jakość i konkurencyjne ceny.
B. Ścisła kontrola jakości podczas procesu produkcyjnego.
C. Profesjonalne operacje w procesach produkcji, sprzedaży, montażu, pakowania i wysyłki.
D. Dobra obsługa posprzedażna. Można zapewnić profesjonalne wsparcie techniczne online. Ponadto, jeśli wystąpi jakikolwiek problem z towarami, pomożemy rozwiązać problem lub zapewnimy jego wymianę.
