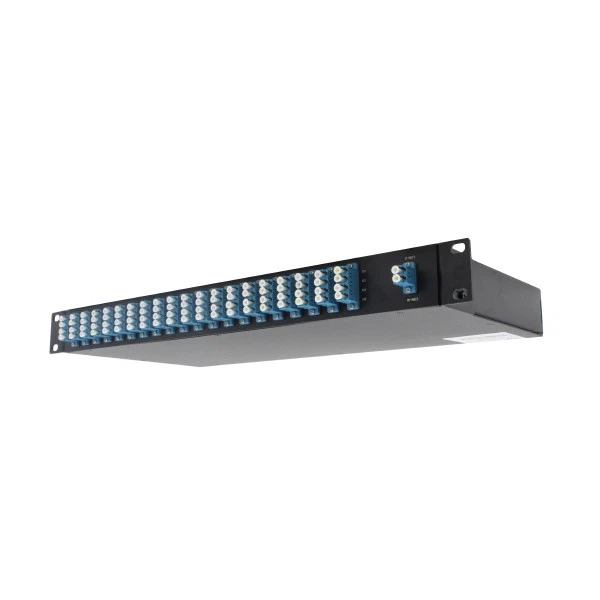

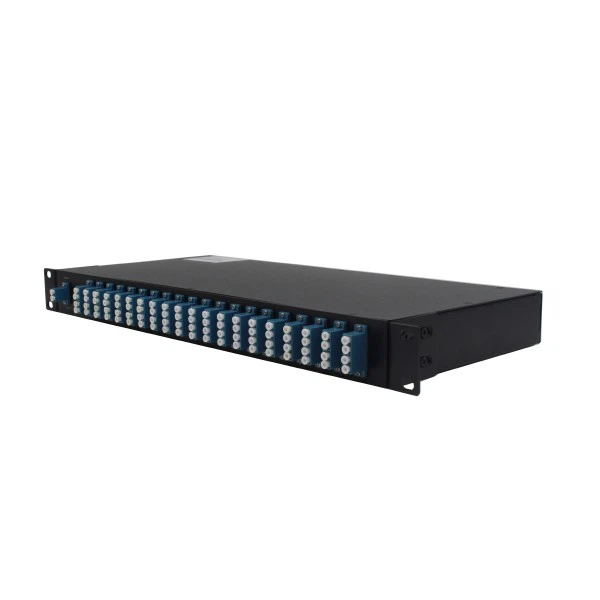

40-kanałowy AWG może być używany jako samodzielne urządzenie stołowe lub montowany w 1-jednostkowej przestrzeni 19-calowego stojaka na dane. Całkowite rozwiązanie pasywne nie wymaga okablowania zasilającego ani konfiguracji; jest to prawdziwe rozwiązanie typu plug and play.
Jest idealny do zwiększania przepustowości światłowodów między dwiema lokalizacjami bez konieczności instalowania lub dzierżawienia dodatkowych włókien.
Cechy
40-kanałowy 100 GHz DWDM połączony multiplekser i demultiplekser (MUX i DEMUX)
Samodzielna, kompaktowa obudowa-1U, łatwa instalacja
Plug'n play: nie wymaga konfiguracji
Produkt ekologiczny: całkowicie pasywny, nie wymaga zasilania ani chłodzenia
Niska Niska tłumienność wtrąceniowa, tłumienność wtrąceniowa Mniejsza lub równa 6 dB, typ 4,5 dB
Jednolite zróżnicowanie strat wtrąceniowych w {{0}}kanałach — mniej niż 1 dB (typowo 0,6 dB) na MUX lub DEMUX
Wysoka izolacja kanału: sąsiednia izolacja Większa lub równa 25dB; izolacja nie przylegająca Większy lub równy 35dB
Opcjonalny 1-procentowy port monitora dla MUX i DEMUX, monitorowanie online wydajności 40-kanałowej
Kompatybilny z aktywnymi transponderami i nadajnikami-odbiornikami 100 GHz ITU Grid DWDM firmy HTF i innych stron trzecich
Wysoka niezawodność, MTBF 100 lat
Zaprojektowany dla Telcordii / Bellcore GR-120
Aplikacje
Transmisja DWDM
Metro i sieci dalekobieżne
Optymalizacja światłowodu DWDM typu punkt-punkt
Optymalizacja liniowego dodawania/upuszczania włókien DWDM
Specyfikacje optyczne
|
Parametry |
Notatki |
Specyfikacje |
|
|
min |
Maks |
||
|
Kanały |
40 kanałów |
||
|
Odstęp między kanałami |
100 GHz |
||
|
Referencyjne pasmo przepustowe |
W stosunku do sieci ITU |
± 0,1 nm |
|
|
Częstotliwość ITU |
Na siatce ITU w paśmie C |
196.0THz |
192,1 THz |
|
Długość fali ITU |
Na siatce ITU w paśmie C |
1530,33 nm |
1561,42 nm |
|
Dokładność częstotliwości środkowej |
Maksimum bezwzględnego odchylenia 3 dB środkowej długości fali od siatki ITU we wszystkich kanałach |
-0,05 nm |
plus 0,05 nm |
|
Strata wtrąceniowa |
Maksymalne tłumienie wtrąceniowe w całym paśmie przepustowym ITU we wszystkich kanałach |
|
6.0dB |
|
Strata wtrąceniowa@mon
|
1 procent portu monitora |
|
22dB |
|
Jednorodność strat wtrąceniowych |
Maksymalna wariancja strat wtrąceniowych we wszystkich kanałach |
|
1.0dB |
|
Marszczyć |
Maksymalna wariancja strat w paśmie przepustowym ITU we wszystkich kanałach |
|
0,75dB |
|
Szerokość pasma 1dB |
1dB od min. Tłumienia wtrąceniowego, pełna szerokość, średnia polaryzacja |
0,36 nm |
|
|
Szerokość pasma 3dB |
3 dB od min. Straty wtrąceniowe, pełna szerokość, średnia polaryzacja |
0,51 nm |
|
|
Izolacja sąsiednich kanałów |
Stosunek transmisji szczytowej do transmisji maksymalnej w obu sąsiednich pasmach przepustowych |
25dB |
|
|
Izolacja kanałów niesąsiadujących |
Stosunek szczytowej transmisji w pasmach przepustowych kanału do maksymalnej transmisji we wszystkich niesąsiadujących pasmach przepustowych |
30dB |
|
|
Całkowity przesłuch |
Stosunek mocy w kanale do mocy we wszystkich innych pasmach przepustowych |
21dB |
|
|
Utrata zależna od polaryzacji |
Maksymalny stosunek transmisji we wszystkich stanach polaryzacji w paśmie przepustowym ITU |
|
0,5dB |
|
Strata zwrotu |
|
40dB |
|
|
Opóźnienie trybu polaryzacji (PMD) |
W paśmie referencyjnym na wszystkich kanałach |
|
0,5 ps |
|
Dyspersja chromatyczna |
W paśmie referencyjnym na wszystkich kanałach |
-20PS/NM |
20ps/nm |
Lista kanałów
Uwaga: złącze jest dołączone
|
Kanał |
Na siatce ITU w paśmie C |
Kanał |
Na siatce ITU w paśmie C |
||
|
Częstotliwość (THz) |
Długość fali (nm) |
Częstotliwość (THz) |
Długość fali (nm) |
||
|
C21 |
192.1 |
1560.61 |
C41 |
194.1 |
1544.53 |
|
C22 |
192.2 |
1559.79 |
C42 |
194.2 |
1543.73 |
|
C23 |
192.3 |
1558.98 |
C43 |
194.3 |
1542.94 |
|
C24 |
192.4 |
1558.17 |
C44 |
194.4 |
1542.14 |
|
C25 |
192.5 |
1557.36 |
C45 |
194.5 |
1541.35 |
|
C26 |
192.6 |
1556.55 |
C46 |
194.6 |
1540.56 |
|
C27 |
192.7 |
1555.75 |
C47 |
194.7 |
1539.77 |
|
C28 |
192.8 |
1554.94 |
C48 |
194.8 |
1538.98 |
|
C29 |
192.9 |
1554.13 |
C49 |
194.9 |
1538.19 |
|
C30 |
193.0 |
1553.33 |
C50 |
195.0 |
1537.40 |
|
C31 |
193.1 |
1552.52 |
C51 |
195.1 |
1536.61 |
|
C32 |
193.2 |
1551.72 |
C52 |
195.2 |
1535.82 |
|
C33 |
193.3 |
1550.92 |
C53 |
195.3 |
1535.04 |
|
C34 |
193.4 |
1550.12 |
C54 |
195.4 |
1534.25 |
|
C35 |
193.5 |
1549.32 |
C55 |
195.5 |
1533.47 |
|
C36 |
193.6 |
1548.51 |
C56 |
195.6 |
1532.68 |
|
C37 |
193.7 |
1547.72 |
C57 |
195.7 |
1531.90 |
|
C38 |
193.8 |
1546.92 |
C58 |
195.8 |
1531.12 |
|
C39 |
193.9 |
1546.12 |
C59 |
195.9 |
1530.33 |
|
C40 |
194.0 |
1545.32 |
C60 |
196.0 |
1529.56 |
