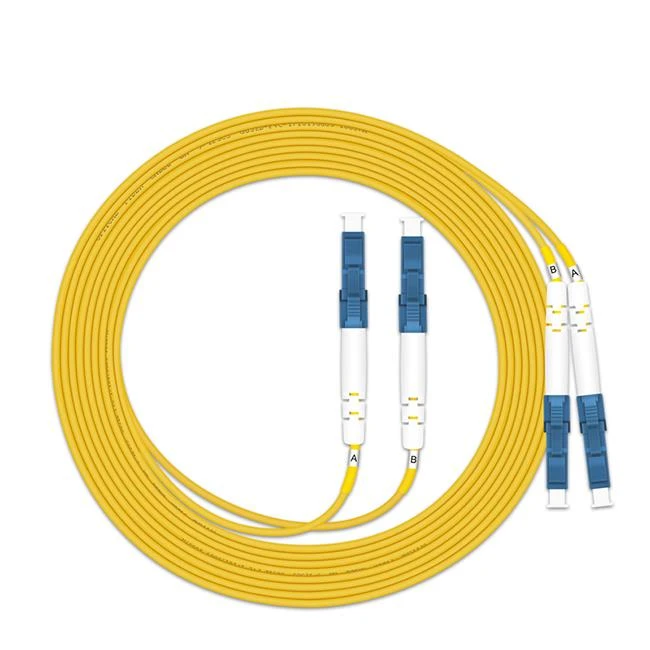

Światłowód jednomodowy G.657.A1 OS2 jest wybrany jako zworka jednomodowa, która spełnia standard ROHS.
funkcje
● Niskie straty wtrąceniowe i wysokie straty powrotne
● Dobra powtarzalność i stabilność
● Zgodny z Telcodia GR-326-Core, JIS-5973, TIA / EIA 604
Aplikacje
● CATV, FTTH
● Centrum danych
● System nadzoru
● Okablowanie Ethernet LAN
Specyfikacja
Parametr | Jednostka | FC, SC, LC | ST, MU, MTRJ, | |||
SM | MM | SM | MM | |||
UPC | APC | UPC | UPC | UPC | ||
Strata wtrąceniowa | dB | ≤0.2 | ≤0.2 | |||
Utrata zwrotu | dB | ≥55 | ≥65 | ≥35 | ≥55 | ≥35 |
Powtarzalność | dB | △ IL≤0,2 △ RL≥5 | △ IL≤0,1 | △ IL≤0,1 | △ IL≤0,1 | |
Trwałość | dB | △ IL≤0,2 △ RL≥5 | △ IL≤0,1 | △ IL≤0,1 | △ IL≤0,1 | |
Wymienialność | dB | △ IL≤0,2 △ RL≥5 | △ IL≤0,1 | △ IL≤0,1 | △ IL≤0,1 | |
Wytrzymałość na ściskanie | N | F＞300 | ||||
Okres eksploatacji | Czasy | n＞1000 | ||||
Operacja Temperatura | ℃ | -40~75 | ||||
Temperatura przechowywania | ℃ | -45~85 | ||||
Średnica kabla | cm | 0.9, 2.0, 3.0 lub określone | ||||
Złącze światłowodowe | LC do LC | Typ włókna | SM: żółty / niebieski / biały; OM1& OM2: pomarańczowy; OM3: Aqua; OM4: Aqua / Violet / Magenta |
Kabel OD& kurtka | 1,6 / 2,0 mm wzmacniacz GG; PVC / LSZH | Liczba włókien | 2 włókna |
Strata wtrąceniowa | ≤0,3 dB (IEC klasa C) ≤0,12 dB (klasa B IEC) | Utrata zwrotu | SM UPC ≥ 50dB (min) SM APC ≥ 60dB (min) MM PC ≥ 35dB (min) |
Siła wyciągania | 100N | Trwałość | 500 cykli |
Przełączana polaryzacja AB | Dostępny | temperatura robocza | -40 do + 85 ° C |
Szczegółowe wprowadzenie
1. typ złącza: LC, SC, FC, ST, FC, Mu MTRJ, MPO, E2000
2. Język polski: PC, APC, UPC
3. Typ światłowodu: jednomodowy (SM: 9 / 125um), wielomodowy (MM: 50 / 125um z 62,5 / 125um);
4.Średnica kabla: 3,0 mm, 2,0 mm. 0,9 mm;
5. Długość: 1, 2, 3,5, 10 metrów długości niestandardowej;
6. Materiał kabla: PVC, LSZH
GG quot; SM=Enkele Modus; MM=Multi Modus; SX=Simplex; DX=Duplex"
Różne zworki światłowodowe (SC, FC, LC, ST)
Powłoka złącza SC jest prostokątna, do której jest podłączona złączka SC. Jest wkładany i wkładany bezpośrednio bez obracania. Jest łatwy w użyciu. Wykonany jest z konstrukcyjnych tworzyw sztucznych, odpornych na wysoką temperaturę i niełatwo utleniających się. Jednak złącze łatwo wypada, gdy jest używane przez długi czas.
Obudowa złącza ST jest okrągła z bagnetem, który jest połączony za pomocą złączki ST i podczas użytkowania musi się obracać o około 90 °. Ciasne połączenie, niełatwe do odpadnięcia. Ponieważ złącze po włożeniu i zamocowaniu bagnetem musi obrócić się o pół koła, łatwo je złamać.
Złącze FC jest podobne do złącza st i ma okrągły kształt, ale złącze FC ma gwint wewnętrzny i jest połączone ze złączką FC poprzez obrót. Niezawodne połączenie i pyłoszczelność. Ze względu na konieczność obracania montaż jest niewygodny, więc czas montażu nieco się wydłuża.
Złącze LC jest podobne do złącza SC, ale mniejsze niż złącze SC. Złącze LC służy do podłączenia modułu światłowodowego SFP i jest wykonane z wygodnego w obsłudze mechanizmu zatrzaskowego modular jack (RJ).
Powszechnie używane zworki LC służą do łączenia światłowodów i modułów optycznych, więc zwykle są to LC-SC lub lc-fc, a większość z nich jest używana parami, a jest kilka pojedynczych zworek LC.

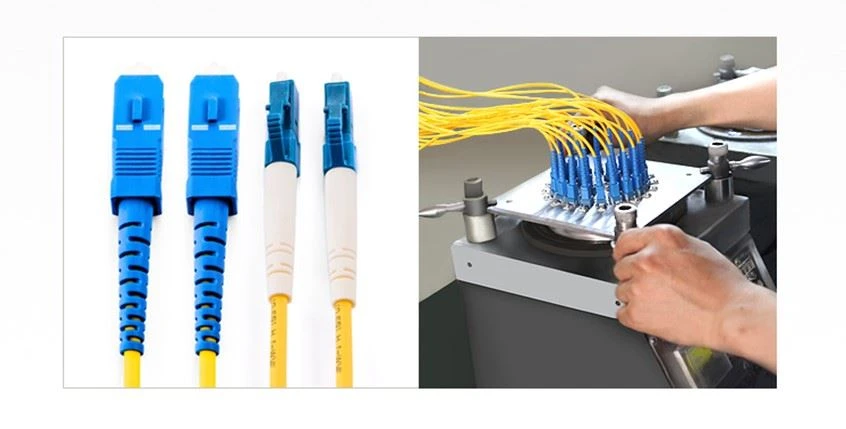

Wysokowydajny skok światłowodu
Zworka światłowodowa służy do podłączenia centrum danych, telewizji kablowej, sprzętu do testowania światłowodów, sieci LAN, sieci telekomunikacyjnej, FTTx, pomieszczenia komunikacyjnego, systemu komunikacji światłowodowej, przygotowania do wojny obronnej itp.
Złącze światłowodowe, długość, kolor, klasa światłowodu, specyfikacja, materiał, opakowanie itp.

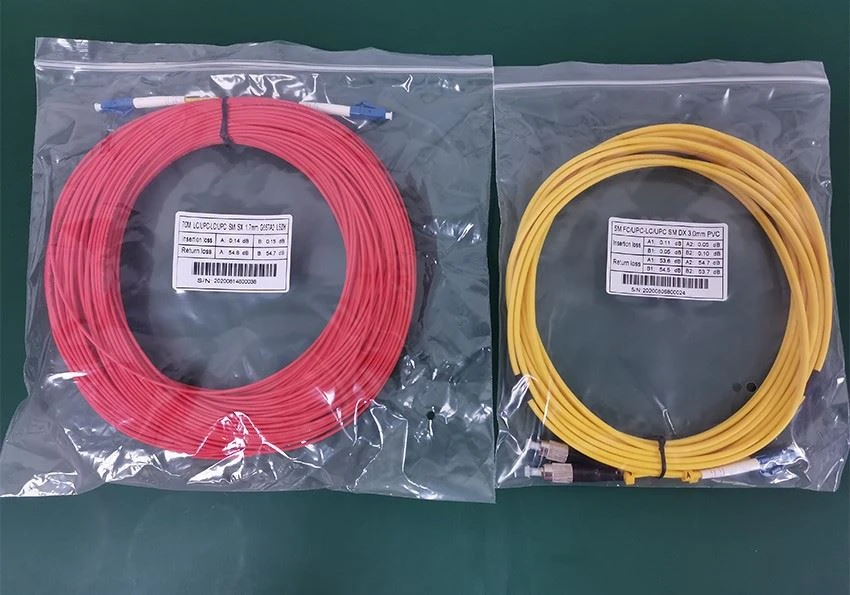

Wszystkie zworki są dokładnie testowane przed opuszczeniem fabryki, aby upewnić się, że powierzchnia końcowa jest nieskazitelna, a tłumienie wtrąceniowe i utrata echa są zgodne z międzynarodowymi standardami telekomunikacyjnymi.

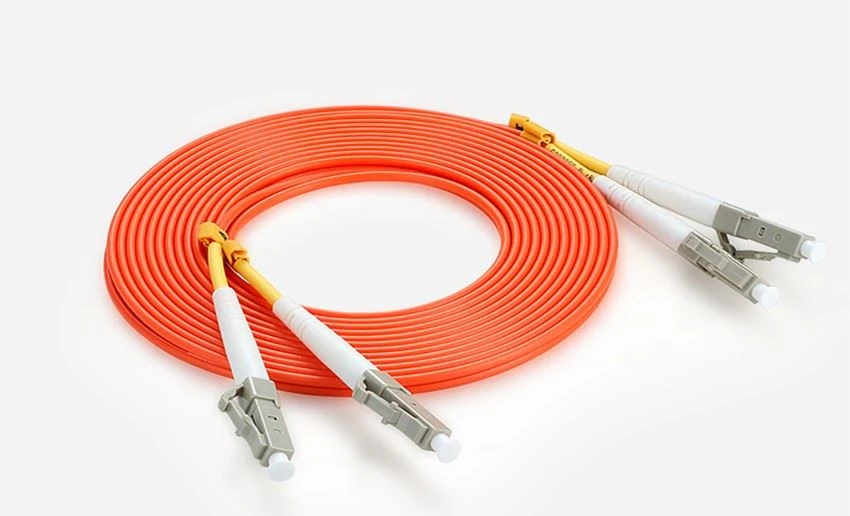

Ekonomiczny i wydajny skok światłowodu niewrażliwy na zginanie
Ceramiczne złącze wtykowe dupleksowe, odpowiednie do szybkiej transmisji okablowania sieciowego i zgodne ze standardami branżowymi EIA / TIA 604-2.
Optymalne tłumienie wtrąceniowe i tłumienie powrotne zapewniają stabilną transmisję sygnału i bezpieczeństwo sieci. Ma dobrą stabilność termiczną, wysoką twardość i przystosowanie do środowiska.
Bardzo wysoka wydajność gięcia, pokonanie skrętu narożników, poprawa wykorzystania kabla, zapewnienie normalnej i stabilnej pracy komunikacji.
W przypadku ekstremalnego zginania światłowodu, sygnał optyczny wyciekający na zewnątrz rdzenia w wyniku zginania zostaje zatrzymany, a straty światłowodu są zmniejszone.
FAQ
P: Jaka jest różnica między włóknem 50/125 a 62,5 / 125?
Odp.: 50/125 może pracować dalej z mniejszymi stratami niż włókno 62,5 / 125.
P: Jaka jest różnica między złączami światłowodowymi UPC a złączami światłowodowymi APC?
Odp .: UPC oznacza Ultra Physical Contact, a APC oznacza Angled Physical Contact. Złącza UPC są dokładnie wypolerowane na końcach włókien w celu zmniejszenia tłumienia wtrąceniowego i zwiększenia tłumienia odbicia (im większa tłumienność, tym lepsze połączenie). Złącza UPC mają stratę zwrotną większą niż 50 dB. Złącza APC zostały stworzone w celu zmniejszenia strat wtrąceniowych i jeszcze większego zwiększenia strat odbiciowych. Złącza APC mają stratę odbicia większą niż 60 dB. Czoło światłowodu złącza APC jest wypolerowane pod kątem 8 stopni, co zapobiega odbiciom wstecznym, które pogarszają wydajność systemu.
P: Czy kable MTP i MPO to to samo?
O: Kable MTP i MPO to w zasadzie to samo. MPO to ogólna nazwa typu złącza, podczas gdy MTP to zastrzeżona nazwa znaku towarowego i projekt firmy UsConnec. Te dwa typy złączy są kompatybilne wstecz i współpracują ze wszystkimi kasetami i panelami krosowymi MTP / MPO. Główna różnica polega na tym, że MTP został zaprojektowany z myślą o doskonałej wydajności mechanicznej i optycznej w porównaniu z MPO.
