Ten jednomodowy kabel światłowodowy 9/125 OS2 idealnie nadaje się do podłączenia połączeń Ethernet 1G/10G/40G/100G/400G. Może transportować dane do 10 km przy 1310nm lub do 40 km przy 1550nm.
Wysokiej jakości i ekonomiczny kabel łatny SM,MM Simplex Fiber Patch
Łaty są używane do zapewnienia połączenia optycznego dla elektroniki światłowodowej. Zastosowanie przewodu krosowego zapewnia szybką i łatwą metodę routingu plastrów światłowodowych w centrach danych, głowicach, centrach komórkowych i biurach centralnych. Przewód łatowy może być stosowany w ścieżce połączeń lub połączeń krzyżowych łączących przychodzące włókna ze sprzętem elektronicznym i zapewniających łatanie w ścieżkach światłowodowych. Sznury łat obejmują zespoły simplex, duplex i Multi-fibers.
HTF OM1, OM2, OM3, OM4, OM5 lub OS2 typów włókien, aby zaspokoić zapotrzebowanie Gigabit Ethernet, 10 Gigabit Ethernet i wysokiej prędkości Fiber Channel. Każde zakończenie za pomocą rygorystycznego testu parametrów w celu zapewnienia najwyższej wydajności sieci.
Funkcje:
● Niska strata wstawiania.
● Wysoka strata zwrotu.
● Wysoka stabilność i niezawodność.
Aplikacji:
● FTTH, LAN, PON & Optical CATV
● Lokalna siatka pierścienia
● System komunikacji światłowodowej
● Urządzenia do testowania światłowodów
● Czujnik światłowodowy
Specyfikacje
Specyfikacja optyczna | ||||
Warunek testu | Wydajności | |||
FC SC ST LC MU/PC | FC SC ST LC MU/UPC | FC SC ST LC/APC | ||
Utrata insetion IL | SM:1310nm/1550nm LD Flaszowiec miękka | ≤0,3 tys. | ≤0,3 tys. | ≤0,3 tys. |
Rl | SM:1310nm/1550nm LD Flaszowiec miękka | ≥40dB | ≥50dB | ≥60dB |
Specyfikacja mechaniczna | ||||
Łączenie losowo | ≤0,2 tys. | |||
Wibracje 5-50Hz 1,5 mm amplituda | ≤0,2 tys. | |||
0-15kg Siła rozciągania | ≤0,2 tys. | |||
Specyfikacja środowiskowa | ||||
Trwałość 1000Cycles | ≤0,2 tys. | |||
85°C, podczas 100 | ≤0,2 tys. | |||
-40°C, podczas 100 | ≤0,2 tys. | |||
-40°C-85°C, podczas 5 cykli | ≤0,2 tys. | |||
Wilgotność | ≤0,2 tys. | |||
Włókniarz WarkoczSpecyfikacje wydajności
| Parametry | Pojedynczy | Podwójny | Jednostki |
Standardowa długość żelazka | 5,5+0,5/-0,0 | 6,0+0,5/-0,0 | Mm |
Średnica tulejki | 1.000±0.005 lub 1.800±0.005 | Mm | |
Tolerancja klina | +/-0,2 | Stopniach | |
Typ włókna | Corning SMF-28e | ||
Długość włókna | Opcjonalne | M | |
Rdzeń Scratch / Dig | 0/0 | ||
Powłoka | POWŁOKA AR, R<>< 0.1%@λc±="" 40nm="" lub="" wymagana="" przez=""> | ||
Złącze | SC,LC,FC,ST,E2000,MU | Kurtka OD(mm) | 1.2,1.6,1.7,1.8,2.0,2.4,2.6,2.8,3.0 |
Tryb światłowodowy | 9/125μm, 50/125μm, 62,5/125μm, | Kolor kurtki | SM:Żółty/Niebieski/Biały; OM1&OM2:Pomarańczowy; OM3:Aqua; OM4:Aqua/Violet/Magenta |
Polski | PC,UPC,APC | Długości fali | SM:1310/1550nm MM:850nm |
Typ kabla | Jednostronne | Materiał kurtki | LSZH/PVC/OFNR/OFNP |
Strata wstawiania | ≤0,3 tys. | Strata wstawiania | ≤0,12 tys. |
Strata zwrotu | SM UPC ≥ 50dB(min) SM APC ≥ 60dB(min) MM P ≥ 35 dB(min) | Wymienność i wibracje | ≤0,2 tys. |
Temperatura | -40~75°C | Temperatura przechowywania | -45~85°C |
Tolerancja długości
Długość całkowita(L)(m) | długość tolerancji(cm) |
0<><> | +5/-0 |
1<><> | +10/-0 |
10<><> | +15/-0 |
40<> | +0,5% x L/-0 |

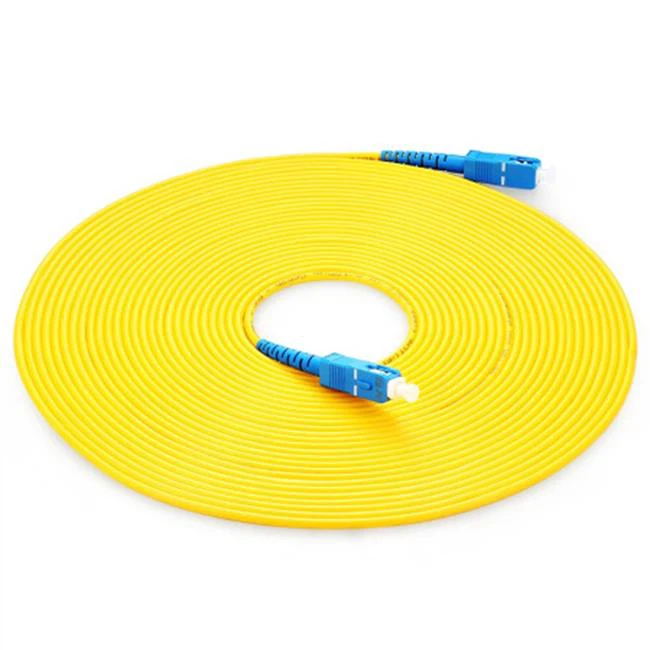

SC/UPC-SC/UPC Duplex Jednomodowy przeskok światłowodowy
Standardowe wielopoziomowe złącze światłowodowe z rdzeniem ceramicznym, EIA/TIA 604-72 i siecią szybkiego okablowania
Struktura światłowodowa
Zworki zginające są wyposażone w gradientowy rdzeń refrakcji i rowek, aby kontrolować tryb propagacji w rdzeniu w najtrudniejszych warunkach gięcia.
Zmniejszyć wyciek sygnałów optycznych i zapewnić stabilną transmisję sieci.
Idealne dopasowanie między rdzeniem światłowodowym a średnicą kabla
Rdzeń światłowodowy 9/125um i osłona z włókna 2,0 mm idealnie pasują, aby zapewnić maksymalną ochronę zworkom
Jednomodowe i wielomodowe światłowodowe kable światłowodowe SC, SC-LC, SC-ST, SC-FC, SC-MU, SC-MTRJ, SC-E2000, 9/125μm, 50/125μm, 62.5/125μm, SM, MM, simplex, duplex, UPC, APC, PC. Dostępne są dostosowane kable projektowe.
Światłowodowy kabel światłowodowy SC jest jednym z najwcześniejszych typów i jednym z najczęściej używanych kabli światłowodowych, jest wygodny w użyciu i oszczędność kosztów, Jest to najtańszy typ kabla światłowodowego. Łata światłowodowa SC jest szeroko rozpętana w sieciach światłowodowych. Kabel łatowy z włókna SC jest z tuleją cyrkonową i plastikową obudową.
FAQ
P: Jaka jest różnica między kablem OS1 i OS2?
Odp.: OS1 i OS2 są zarówno trybem jednotłękanym, jak i działają identyczne. Krótkie kable patch pod około 300 metrów są zawsze wykonane z OS1, który jest szczelny bufor. Dłuższe przebiegi mierzone w milach są OS2, który jest luźne rury.
P: Czy testujesz wszystkie swoje towary przed dostawą?
O: Tak, mamy profesjonalnego inżyniera, który przetestuje wszystkie urządzenia przed wysyłką.
P: Jak sprawić, by nasza działalność była długoterminowa i dobra?
Odp .: 1. Utrzymujemy dobrą jakość i stałą cenę, aby zapewnić naszym klientom korzyści;
2. Szanujemy każdego klienta jako naszego przyjaciela i szczerze robimy interesy i zaprzyjaźniamy się z nim, bez względu na to, skąd pochodzą.
