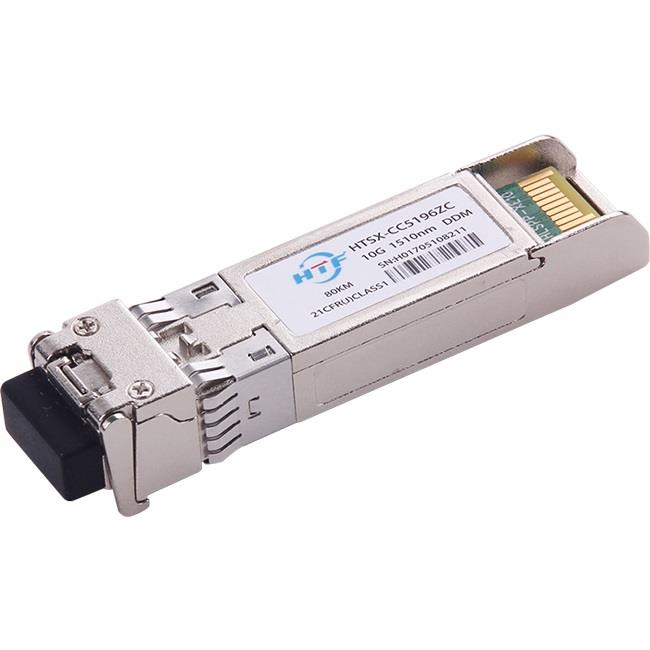

Ogólny opis
Typ modelu | CWDM-SFP-10G-ZR | Marka | HTFuture |
Kapsułkowanie | SFP + | Szybkość transmisji danych | 11,3 Gb / s |
Długość fali | 1270–1610 (nm) | Dosięgnąć | 80 km |
Berło | Dupleks LC | LD | CWDM EML |
Rodzaj kabla | SMF | Obsługa DDM | tak |
Moc Tx | -1 ~ 4dBm | Rx Sens | <> |
Temperatura | 0 ~ 70 ° C (32 ~ 158 ° F) | Gwarancja jakości | 3 lata |
Wybór długości fali: CWDM λ Opis styków prowadnicy długości fali
| Długość fali | xx | Kod koloru zapięcia | Długość fali | xx | Kod koloru zapięcia |
1470 nm | 47 | Szary | 1550 nm | 55 | Żółty |
1490 nm | 49 | Purpurowy | 1570 nm | 57 | Pomarańczowy |
1510 nm | 51 | niebieski | 1590 nm | 59 | Czerwony |
1530 nm | 53 | Zielony | 1610 nm | 61 | brązowy |
cechy
● Nadajnik CWDM EML i odbiornik APD
● Do 80 km na SMF 9 / 125µm
● Wkład SFP + z możliwością podłączenia podczas pracy
● Metalowa obudowa, dla niższego EMI
● Obsługa interfejsu cyfrowego monitorowania diagnostycznego
● Pojedyncze zasilanie + 3,3 V.
● Maksymalny pobór mocy 1,5 W.
● Zgodny z SFF + MSA i SFF8472
● Temperatura pracy obudowy
Komercyjne: 0 ~ + 70oC
Rozszerzony: -10 ~ + 80oC
Przemysł: -40 ~ + 85oC
Światłowód
Istnieją 10 podstawowych rodzajów światłowodów używanych w 10 Gigabit Ethernet: single-mode (SMF) i multi-mode (MMF). W SMF światło podąża pojedynczą ścieżką przez światłowód, podczas gdy w MMF zajmuje wiele ścieżek, co powoduje opóźnienie trybu różnicowego (DMD). SMF jest używany do komunikacji na duże odległości, a MMF jest używany na odległościach mniejszych niż 300 m. SMF ma węższy rdzeń (8,3 µm), co wymaga dokładniejszej metody zakończenia i połączenia. MMF ma szerszy rdzeń (50 lub 62,5 µm). Zaletą MMF jest to, że można nim sterować za pomocą taniego lasera emitującego powierzchnię pionową wnęki (VCSEL) na krótkich odległościach, a złącza wielomodowe są tańsze i łatwiejsze do niezawodnego zakończenia w terenie. Zaletą SMF jest to, że może pracować na większych odległościach.
W standardzie 802.3 jest mowa o włóknie MMF klasy FDDI. Ma rdzeń 62,5 µm i minimalną modalną szerokość pasma 160 MHz · km przy 850 nm. Pierwotnie został zainstalowany na początku lat 90. dla sieci FDDI i 100BASE-FX. Standard 802.3 odwołuje się również do ISO / IEC 11801, który określa typy światłowodów MMF OM1, OM2, OM3 i OM4. OM1 ma rdzeń 62,5 µm, podczas gdy inne mają rdzeń 50 µm. Przy 850 nm minimalna modalna szerokość pasma OM1 wynosi 200 MHz · km, OM2 500 MHz · km, OM3 2000 MHz · km i OM4 4700 MHz · km. Kabel klasy FDDI jest już przestarzały, a nowe instalacje okablowania strukturalnego używają okablowania OM3 lub OM4. Kabel OM3 może przenosić 10 Gigabit Ethernet 300 metrów przy użyciu taniej optyki 10GBASE-SR. OM4 może obsłużyć 400 metrów.
Aby odróżnić SMF od kabli MMF, kable SMF są zwykle żółte, podczas gdy kable MMF są pomarańczowe (OM1 i OM2) lub aqua (OM3 i OM4). Jednak w przypadku światłowodów nie ma jednolitego koloru dla żadnej konkretnej prędkości optycznej lub technologii, z wyjątkiem kątowego złącza fizycznego (APC), który jest uzgodnionym kolorem zielonym. Istnieją również aktywne kable optyczne (AOC). Mają one już połączoną elektronikę optyczną, eliminując złącza między kablem a modułem optycznym. Podłączają się do standardowych gniazd SFP +. Są tańsze niż inne rozwiązania optyczne, ponieważ producent może dopasować elektronikę do wymaganej długości i rodzaju kabla.
Wymiary mechaniczne



FAQ
1. Pytanie: Upewniając się, że mogę podłączyć do nich złącze światłowodowe LC?
Odpowiedź: Tak, to są LC.
2. Pytanie: Jeśli chciałbym podłączyć brokat do sieci za pomocą modułu SFP +, jeśli połączyłem nadajniki-brokat z nadajnikiem-odbiornikiem, powinny one działać poprawnie?
Odpowiedź: Dopóki oba urządzenia rozpoznają zainstalowane moduły SFP +, tj. Wysyłające / odbierające światło, łączność będzie działała między nimi przy użyciu standardów Ethernet.
3. Pytanie: Czy można wysłać do Brazylii?
Odpowiedź: Tak, oczywiście.
4. Pytanie: Jaka jest różnica między SFP i SFP +?
Odpowiedź:
1) Wygląd i rozmiar SFP i SFP + są takie same;
2) Najwyższa stawka SFP wynosi do 4G to stawka SFP + 10G;
3) Specyfikacja protokołu SFP: SFP: IEEE802.3, SFF-8472;
