Ponieważ zastosowanie systemów dalekobieżnych staje się coraz bardziej rozległe, opracowane przez naszą firmę systemy dostępu do średniego stopnia (MSA) EDFA i dostępu do średniego stopnia (MSA) EDFA mogą skutecznie rozwiązać problem strat wtrąceniowych powodowanych przez DCM i OADM, zrównoważyć DCM i Pasma OADM. Powstała strata wtrąceniowa zmniejsza dodatkową degradację systemu OSNR.

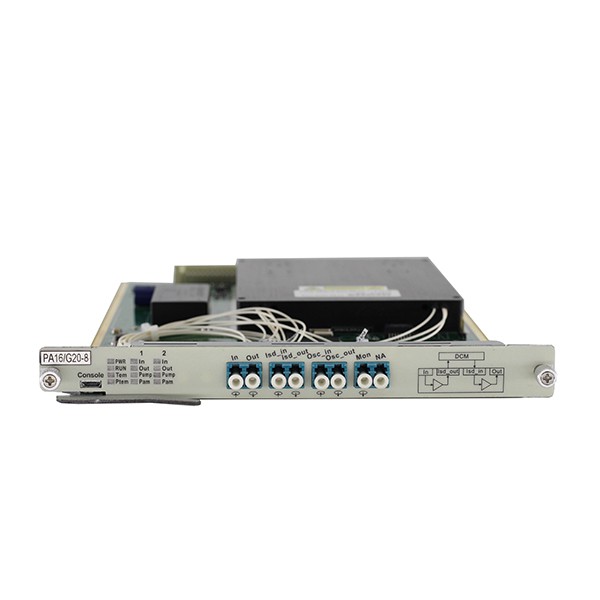

Dostęp do środkowej sceny (MSA)EDFA (Międzynarodowa Federacja Związkówmodele zawierają dodatkowy port pośredni przeznaczony do podłączenia modułu zarządzania kompensacją dyspersji (DCM) bez nieodłącznych strat wtrąceniowych.
Konstrukcja tych modeli maksymalizuje korzyści DCM, zwiększając elastyczność wdrażania. Nowe opcje rozmieszczenia wymagają mniejszej liczby wzmacniaczy w łączu i mogą otworzyć drzwi do zastosowań, które nie były możliwe w przypadku starszej technologii.
Podstawowa zasada EDFA
Wiązka światła o stosunkowo dużej mocy jest mieszana z sygnałem wejściowym za pomocą sprzęgacza selektywnego długości fali (WSC). Sygnał wejściowy i światło wzbudzające muszą mieć znacznie różne długości fal. Zmieszane światło kierowane jest do odcinka światłowodu zawierającego w rdzeniu jony erbu. Ta wiązka światła o dużej mocy wzbudza jony erbu do ich stanu o wyższej energii. Kiedy fotony należące do sygnału o innej długości fali niż światło pompy napotykają wzbudzone jony erbu, jony erbu oddają część swojej energii sygnałowi i powracają do stanu o niższej energii.
Istotną kwestią jest to, że erb oddaje swoją energię w postaci dodatkowych fotonów, które są dokładnie w tej samej fazie i kierunku, co wzmacniany sygnał. Zatem sygnał jest wzmacniany tylko w kierunku jego przemieszczania się. Nie jest to niczym niezwykłym – kiedy atom „lasuje”, zawsze oddaje swoją energię w tym samym kierunku i fazie, co wpadające światło. W ten sposób cała dodatkowa moc sygnału jest prowadzona w tym samym trybie światłowodu, co sygnał przychodzący. Na wyjściu zwykle umieszcza się izolator optyczny, aby zapobiec odbiciom powracającym od podłączonego światłowodu. Takie odbicia zakłócają pracę wzmacniacza, a w skrajnym przypadku mogą spowodować, że wzmacniacz stanie się laserem.
Wzmacniacz domieszkowany erbem jest wzmacniaczem o dużym wzmocnieniu.
