Pojedyncze włókno dwukierunkoweEDFAModele wzmacniaczy zawierają czerwony i niebieski port przeznaczone do stosowania w rozwiązaniu DWDM z pojedynczym włóknem. Konstrukcja tych modeli wykorzystywana jest w jednowłóknowych systemach transmisji DWDM.
Dwukierunkowy wzmacniacz EDFA z pojedynczym włóknem zawiera port czerwony i niebieski.
Czerwony wzmacniacz optyczny obejmuje port wyjścia niebieskiego (Drop blue) i port wejścia niebieskiego (Dodaj niebieski). Czerwony wzmacniacz optyczny Wzmacnia czerwony sygnał optyczny, niebieski port wyjściowy i niebieski port wejściowy służą do uzyskiwania dostępu do wzmacniacza w celu wzmocnienia niebieskiego sygnału optycznego.
Niebieski optycznywzmacniaczzawiera port wyjścia czerwonego (upuść czerwony) i port wejścia czerwonego (dodaj czerwony), Niebieski wzmacniacz optyczny Wzmacnia niebieski sygnał optyczny, czerwony port wyjściowy i czerwony port wejściowy służą do uzyskania dostępu do wzmacniacza w celu wzmocnienia czerwonego sygnału optycznego, Niebieski: 1528nm ~ 1543 nm. Czerwony: 1547nm ~ 1561nm.

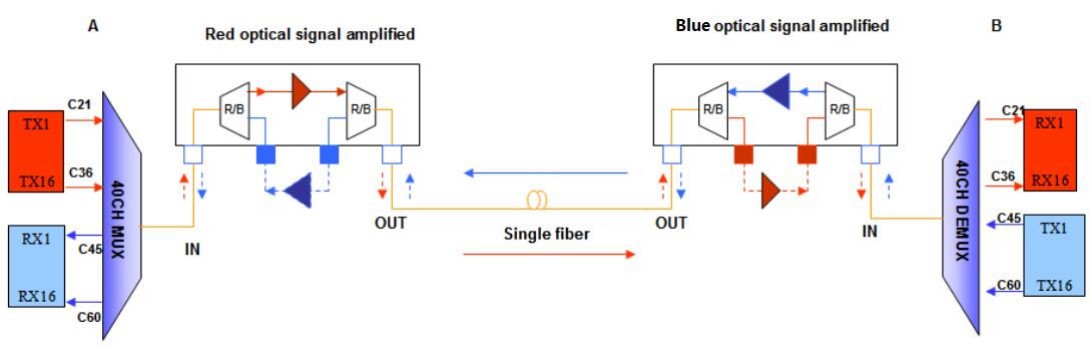

Kierunek sygnału może odnosić się do poniższego rysunku
