Światłowód wielomodowy：
Transmisja światłowodu wielomodowego na danej długości fali. Ze względu na rozkład współczynnika załamania światła można go podzielić na typ mutacji i typ stopniowej zmiany. Apertura numeryczna zwykłego światłowodu wielomodowego wynosi 0,2 ± 0,02, średnica rdzenia / średnica zewnętrzna 50 μm / 125 μm, a parametry transmisji to szerokość pasma i straty. Ponieważ w światłowodzie wielomodowym istnieją setki trybów transmisji, stała propagacji i szybkość grupowa każdego trybu są różne, więc światłowód ma wąskie pasmo, dużą dyspersję i duże straty, co jest odpowiednie tylko dla średniego krótkiego dystansu i małej pojemności optycznej system komunikacji światłowodowej.
Średnica rdzenia światłowodu wielomodowego wynosi 62,5 μm / 125 μm. lub 50 μm / 125 μm. Istnieją 2, 4, 6, 8, 12, 16, 20, 24, 36, 48, 60, 72, 84, 96 rdzeni. Materiały, z których wykonane są osłony zewnętrzne kabli, obejmują typowe, powszechnie stosowane środki zmniejszające palność, bezhalogenowe o niskiej emisji dymu i bezhalogenowe o niskiej emisji dymu ze środkami zmniejszającymi palność.
Średnica rdzenia: światłowód składa się z warstwy ochronnej, warstwy płaszcza i rdzenia, z których wszystkie są cylindryczne. Średnica rdzenia odnosi się do średnicy okręgu przekroju cylindrycznego rdzenia. Światłowód wielomodowy to światłowód, który pozwala na wiele trybów propagacji światła.
Włókna wielomodowe 50/125 μm i 62,5 / 125 μm są typowymi typami światłowodów w optycznych sieciach transmisyjnych, w których 50 μm i 62,5 μm reprezentują średnicę rdzenia używaną do przesyłania sygnałów optycznych w średnica płaszcza, która może chronić rdzeń i ograniczać rozprzestrzenianie się światła w rdzeniu. Chociaż rozmiary płaszcza dwóch rodzajów światłowodów wielomodowych są takie same, różne średnice rdzenia powodują, że ich szerokość pasma jest inna. Czy zatem można mieszać te dwa rodzaje światłowodów wielomodowych? Jaki jest wpływ na wydajność transmisji światłowodu po zmieszaniu?
Zgodnie z normą ISO 11801 światłowód wielomodowy można podzielić na om1, om2, OM3, OM4 i om5. Wśród nich średnica rdzenia światłowodu wielomodowego om1 wynosi 62,5 μm, a pozostałych czterech rodzajów światłowodu wielomodowego 50 μm. Te pięć typów światłowodów wielomodowych różni się szybkością transmisji, odległością transmisji i kolorem osłony. Im mniejsza średnica rdzenia, tym większą szybkość transmisji można osiągnąć i tym dłuższa jest odległość transmisji.
Po co mieszać światłowody wielomodowe?
Światłowód wielomodowy 62,5 μm wykorzystuje diodę elektroluminescencyjną (LED) jako źródło światła i jest zwykle używany w sieci Ethernet 10/100 Mb / s.
Dzięki ciągłemu ulepszaniu szybkości sieci światłowód wielomodowy z diodami LED jako źródłem światła nie może spełnić wymagań transmisji sieci o dużej szybkości. W ten sposób pojawia się światłowód wielomodowy 50 μm z laserem emitującym powierzchnię wnęki pionowej (VCSEL) jako źródłem światła. W porównaniu ze źródłem światła LED, światłowód wielomodowy 50 μm ze źródłem światła VCSEL ma wyższą moc i wyższą jakość wyjściowego lasera. Dlatego szeroko stosowany jest światłowód wielomodowy 50 μm. Chociaż wiele sieci o dużej skali jest zainstalowanych z włóknami wielomodowymi 50 μm, nadal istnieje wiele aplikacji, które wymagają użycia światłowodu wielomodowego 62,5 μm, więc zapotrzebowanie na mieszanie światłowodów wielomodowych 50 μm i 62,5 μm również rośnie.
Jakie są problemy z hybrydowym światłowodem wielomodowym?

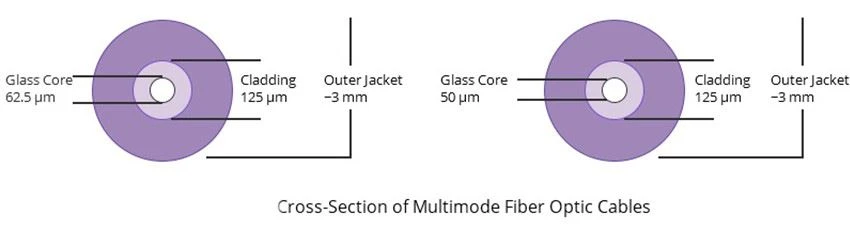

Istnieją dwa przypadki hybrydowego światłowodu wielomodowego, jeden to światło ze światłowodu wielomodowego 62,5 / 125 μm na światłowód wielomodowy 50/125 μm, a drugi to światło z włókna wielomodowego 50/125 μm na 62,5 / 125 μm. światłowód wielomodowy. Jak pokazano na poniższym rysunku:
W pierwszym przypadku światłowód wielomodowy 50/125 μm ma małą średnicę rdzenia i można go łatwo połączyć ze światłowodem wielomodowym 62,5 / 125 μm. W takim przypadku przesunięcie i różnica kąta sprzężenia nie wpłyną na transmisję światłowodu. Jednak w przypadku zmieszania światłowodu wielomodowego 62,5 / 125 μm ze światłowodem wielomodowym 50/125 μm, ze względu na większą średnicę rdzenia tego pierwszego, światło w światłowodzie wielomodowym 62,5 / 125 μm rozproszy się od rdzenia do płaszcza Światłowód wielomodowy 50/125 μm, co powoduje pewne straty. Jeśli straty w światłowodzie są duże, nie zaleca się mieszania światłowodów wielomodowych 62,5 / 125 μm i 50/125 μm.
Jak więc ocenić, czy możliwe jest połączenie tych dwóch typów światłowodów wielomodowych przy jednoczesnym zapewnieniu niskich strat sprzężenia? Dopuszczalny zakres strat sprzężenia wynoszący 62,5 / 125 μm i światłowód wielomodowy 50/125 μm wynosi 0,9 dB ~ 1,6 dB. Jeśli rzeczywista strata przekracza ten zakres, zaleca się nie mieszać światłowodu wielomodowego 62,5 μm z włóknem wielomodowym 50 μm.
Chociaż określono dopuszczalny zakres strat sprzężenia dla światłowodów wielomodowych 50 μm i 62,5 μm, nie możemy poznać konkretnej wartości strat sprzężenia tych dwóch światłowodów wielomodowych bez przeprowadzenia testów zgodnie z rzeczywistymi warunkami łącza.
Test pokazuje, że chociaż źródła lasera światłowodów wielomodowych 50 μm i 62,5 μm są różne, to są one w pełni kompatybilne. Zaleca się jednak, aby nie mieszać różnych typów włókien w jednym łączu. Jeśli straty mieszczą się w akceptowalnym zakresie, można mieszać włókna wielomodowe 50 μm i 62,5 μm w zależności od sytuacji.
Kompatybilność światłowodów wielomodowych o różnych szerokościach pasma / różnych producentów światłowodów
Nie tylko kompatybilność światłowodów wielomodowych 62,5 μm i 50 μm jest bardzo ważna, ale również należy zwrócić uwagę na kompatybilność włókien wielomodowych o różnych szerokościach pasma lub od różnych dostawców. Jeśli chcesz użyć tradycyjnego światłowodu wielomodowego 62,5 μm do zwiększenia przepustowości całej sieci zamiast mieszać go ze światłowodem wielomodowym 50 μm, musisz wziąć pod uwagę kompatybilność włókien o różnej szerokości pasma.
