Ogólnie rzecz biorąc, i złącza MPO można wykorzystać na 3 sposoby, które są Adaptery MPO/MTP, MTP/MPO-LC Kaseta, Panel krosowy MTP-LC Breakout, Nadajniki-odbiorniki z interfejsem MTP/MPO, rozdzielające MPO/MTP są wyjątkiem dla tych metod.
1. Adaptery MPO/MTP
Każdy pojedynczy element MPO (bagażnik, adapter, patchcord) jest klasyfikowany według typu (A, B lub C) i przyczynia się do utrzymania wymaganej polaryzacji, dzięki czemu właściwy nadajnik komunikuje się z właściwym odbiornikiem.
Ale odnosząc się do systemu end-to-end, standardy odnoszą się do "metody łączności", która może również być A, B lub C. Nie należy tego mylić z typem każdego pojedynczego elementu. Metoda łączności A, B lub C odpowiada tylko typowi magistralnego MPO.Na przykład połączenie metody A dla sygnałów równoległych end-to-end będzie używać 1 magistrali typu A, 2 adapterów współpracujących typu A, 1 krosowego typu A na jednym końcu i 1 krosowego typu B na drugim końcu. Pokazano tutaj konfigurację współpracy "od klucza do klucza" dla złączy MPO. Ta metoda służy do utrzymania polaryzacji włókien.
2. Kaseta MTP / MPO-LC: Plug-and-Play dla szybkiej instalacji
Moduły kasetowe MTP/MPO są wyposażone w 12 lub 24 włókna i mają adaptery LC, SC lub E2000 z przodu i złącze MTP/MPO z tyłu. W ten sposób użytkownicy mogą wziąć włókna przyniesione przez magistralny i rozprowadzić je do duplex LC. Jest to zamknięta jednostka, która mieści 8, 12 lub 24 włókna fabrycznie zakończone wentylatorami wewnątrz. Kaseta MTP/MPO umożliwia szybkie wdrożenie infrastruktury centrum danych o dużej gęstości i obsługuje ulepszone rozwiązywanie problemów i rekonfigurację podczas MAC.
3. Panel krosowy MTP-LC Breakout: utoruj drogę migracji 40/100G

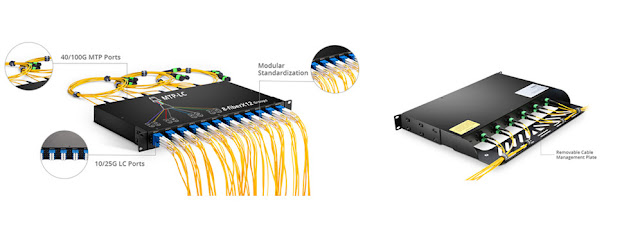

Ruch danych stale przyspiesza, a starsze systemy 10/25G ledwo wystarczą, co sprawia, że migracja do wyższej prędkości 40/100G jest konieczna. 96-światłowodowy panel krosowy MTP-LC może pomóc w przejściu: użyj MTP, aby podłączyć przełączniki 40/100 Gb do tylnych portów panelu, a następnie dodaj dupleksowe LC, aby podłączyć urządzenia 10 Gb do przednich portów panelu. Ten panel MTP-LC został zaprojektowany z wyjmowaną płytą zarządzającą z tyłu, skutecznie upraszcza organizację magistrali, ułatwia instalację i zmniejsza bałagan w.
4. Transceivery z interfejsem MTP / MPO
Obecnie na rynku dostępne są różne transceivery 40G, ale głównie istnieją dwa interfejsy przyjęte przez transceivery 40G QSFP + - MTP / MPO i LC. Ogólnie rzecz biorąc, transceivery 40G QSFP + z interfejsem LC są używane do transmisji na duże odległości przez światłowód jednomodowy (SMF), a transceivery QSFP + z interfejsem MTP / MPO są wykorzystywane do transmisji na krótkie odległości przez światłowód wielomodowy (MMF). Jednak w przypadku niektórych nadajników-odbiorników 40G z interfejsem MTP / MPO, takich jak 40GBASE-PLRL4 i 40GBASE-PLR4, mogą one obsługiwać transmisję na duże odległości przez SMF.
Reguły połączeń
Mogę zasugerować niektóre zasady kciuka, gdy rozważam podłączenie MPO / MTP i tych obszarów poniżej.
· Podczas tworzenia połączenia MPO zawsze używaj jednego złącza męskiego i jednego złącza żeńskiego oraz jednego adaptera MPO.
· Nigdy nie łącz mężczyzny z mężczyzną lub kobiety z kobietą.
W przypadku połączenia żeńskiego z żeńskim rdzenie światłowodowe dwóch złączy nie będą znajdować się dokładnie na tej samej wysokości, ponieważ brakuje pinów prowadzących.
Doprowadzi to do utraty wydajności.Związek między mężczyznami ma jeszcze bardziej katastrofalne skutki.
Tam kołki prowadzące uderzają w kołki prowadzące, więc nie ma kontaktu. Może to również uszkodzić złącza.
· Nigdy nie demontuj złącza MPO - Piny są trudne do oderwania od złącza MPO, a włókna mogą pęknąć w tym procesie.
