Test nadajnika
Podczas testowania należy zwrócić uwagę na długość fali i kształt fali wyjściowej nadajnika&# 39, a także tolerancję jittera i szerokość pasma odbiornika. Podczas testowania nadajnika należy zwrócić uwagę na następujące dwa punkty
1) Jakość sygnału wejściowego używanego do testowania nadajnika musi być wystarczająco dobra. Ponadto jakość pomiaru elektrycznego musi zostać potwierdzona przez pomiar jittera i pomiar schematu oka. Pomiar schematu oka jest powszechną metodą sprawdzania kształtu fali wyjściowej nadajnika, ponieważ schemat oka zawiera bogactwo informacji, które mogą odzwierciedlać ogólną wydajność nadajnika.
2. Wyjściowy sygnał optyczny nadajnika musi być mierzony za pomocą optycznych wskaźników jakości, takich jak test schematu oka, amplituda modulacji optycznej i współczynnik ekstynkcji.
Test odbiornika
Podczas testowania odbiornika należy również zwrócić uwagę na następujące dwa punkty
W odróżnieniu od nadajnika testowego, podczas testowania odbiornika jakość sygnału optycznego musi być dostatecznie słaba. W związku z tym należy utworzyć wykres z lekkim ciśnieniem oka przedstawiający najgorszy sygnał. Ten najgorszy sygnał optyczny musi przejść pomiar jittera i test mocy optycznej w celu kalibracji.
2. Na koniec należy przetestować elektroniczny sygnał wyjściowy odbiornika. Istnieją trzy główne typy tego testu:
Test diagramu oka: może to zapewnić, że" eyes" schematu oka są w stanie otwartym. Testowanie diagramu oka jest zwykle osiągane przez głębokość współczynnika błędu bitowego.
Test jittera: testuj różne typy jittera
Śledzenie jittera i tolerancja: przetestuj śledzenie jittera w wewnętrznym obwodzie przywracania zegara
Testowanie modułu optycznego jest zadaniem skomplikowanym, ale jest też niezbędnym krokiem do zapewnienia jego dobrej wydajności. Jako szeroko stosowana metoda pomiaru, pomiar schematu oka może skutecznie przetestować nadajnik modułu optycznego. Test odbiornika modułu optycznego jest nieco bardziej skomplikowany i wymaga więcej metod testowania.

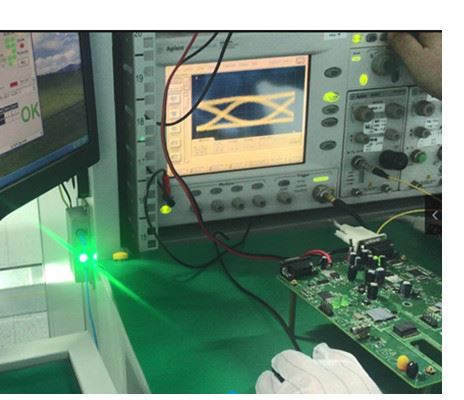

Możesz obejrzeć wideo z testu schematu oka wykonywanego przez inżynierów HTF.
