Trzy metody prawidłowej polaryzacji zdefiniowane w standardzie TIA 568 są nazwane jako Metoda A, Metoda B i Metoda C. Aby spełnić te standardy, stosuje się trzy typy kabli MPO do samochodów ciężarowych o różnych strukturach, o nazwach Typ A, Typ B i Typ C. odpowiednio trzy różne metody łączności.

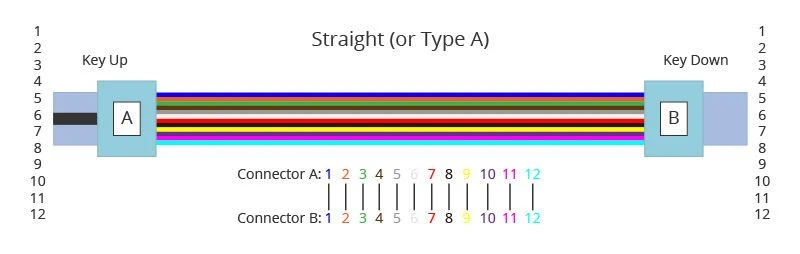

Kabel magistralny MPO Typ A: Kabel typu A, znany również jako kabel prosty, to kabel prosty z kluczowym złączem MPO na jednym końcu i kluczowym złączem MPO na drugim końcu.To sprawia, że włókna na każdym końcu kabla mają tę samą pozycję. Na przykład światłowód znajdujący się w pozycji 1 (P1) złącza po jednej stronie dotrze do P1 po drugiej stronie. Sekwencja włókien 12-włóknowego kabla MPO typu A jest pokazana w następujący sposób:

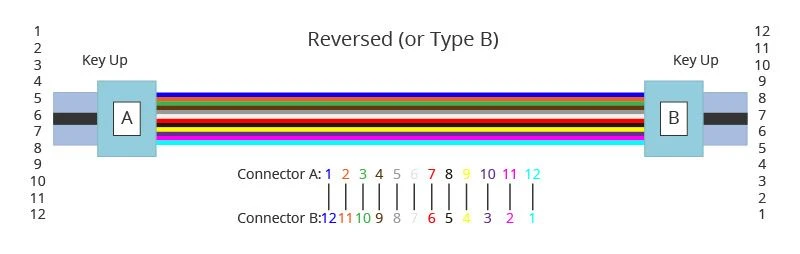

Kabel magistrali MPO typu B: Kabel typu B (kabel odwrócony) wykorzystuje złącze typu key up na obu końcach kabla.Ten typ łączenia matryc powoduje odwrócenie, co oznacza, że położenie włókien jest odwrócone na każdym końcu. Włókno w P1 na jednym końcu jest połączone z włóknem na P12 na przeciwległym końcu. Poniższy rysunek przedstawia sekwencje włókien 12-włóknowego kabla typu B.
Kabel magistrali MPO Typ C: Kabel typu C (kable odwrócone parami) wygląda jak kabel typu A z jednym kluczem w górę i jednym kluczem w dół po każdej stronie.Jednak w typie C każda sąsiednia para włókien na jednym końcu jest odwrócona na drugim końcu. Na przykład światłowód w pozycji 1 na jednym końcu jest przesunięty do pozycji 2 na drugim końcu kabla. Światłowód w pozycji 2 na jednym końcu jest przesunięty do pozycji 1 na drugim końcu itd. Sekwencja włókien kabla typu C jest pokazana na poniższym rysunku.
