W dzisiejszym dynamicznym świecie zapotrzebowanie na szybką transmisję danych osiągnęło bezprecedensowy poziom. Pojawienie się aplikacji AI i dużych modeli sprawiło, że moc obliczeniowa stała się kluczową infrastrukturą w branży AI. Ponieważ zapotrzebowanie na szybszą komunikację stale rośnie, szybkie moduły optyczne stały się ważnym elementem serwerów sztucznej inteligencji. W artykule szczegółowo przyjrzymy się ewolucji modułów optycznych 800G i ich ogromnemu potencjałowi w dobie sztucznej inteligencji.
01 Ewolucja modułów optycznych 800G
Moduł optyczny odpowiada za przetwarzanie sygnałów fotoelektrycznych w połączeniach sieciowych. Odpowiada za konwersję sygnałów elektrycznych na sygnały optyczne po stronie wysyłającej, a następnie po przesłaniu przez światłowód zamianę sygnałów optycznych na sygnały elektryczne po stronie odbiorczej.
Wraz z rozwojem i integracją urządzeń optoelektronicznych ich wydajność i przepustowość transmisji stale się poprawiają, a moduły optyczne wymagają wyższych szybkości transmisji i mniejszych rozmiarów, aby dostosować się do różnych scenariuszy użytkowania. Metody pakowania również stale się rozwijają. Mniejsze opakowanie i zużycie energii oznaczają, że moduły optyczne mają większą gęstość portów w przełącznikach, a ta sama moc może obsługiwać więcej modułów optycznych.
Rosnące wymagania dotyczące przepustowości
Wzrost wymagań dotyczących przepustowości miał znaczący wpływ na szybkie moduły optyczne. Wraz z ciągłym pojawianiem się nowych technologii i zapotrzebowaniem na transmisję danych na dużą skalę, tradycyjne moduły optyczne 100G, 200G i 400G nie są już w stanie w pełni zaspokoić zapotrzebowania rynku. Aby sprostać rosnącemu zapotrzebowaniu na przepustowość, modą stają się moduły optyczne 800G.
Rozwój technologii LPO
W epoce modułów optycznych 800G wyróżnia się technologia wtykowej optyki z napędem liniowym (LPO). LPO wykorzystuje liniowe komponenty analogowe w łączu danych, eliminując potrzebę skomplikowanego projektowania CDR lub DSP. W porównaniu z rozwiązaniami DSP, LPO znacznie zmniejsza zużycie energii i opóźnienia, co czyni go idealnym rozwiązaniem dla wymagań połączeń danych na krótkich dystansach, o dużej przepustowości, niskim zużyciu energii i małych opóźnieniach w centrach obliczeniowych AI. Oczekuje się, że w miarę zwiększania się zasobów obliczeniowych dostawców usług w chmurze rozwiązania LPO, w tym LPO 800G, zyskają znaczny udział w rynku.
02 Opakowanie modułu optycznego 800G
Wraz z ciągłym rozwojem technologii forma opakowania modułów optycznych uległa znacznej ewolucji. Od wczesnych opakowań GBIC, przez mniejsze opakowania SFP, aż po dzisiejsze opakowania 800G QSFP-DD i OSFP. Ten trend rozwojowy nie tylko odzwierciedla ciągłe doskonalenie szybkości modułów optycznych, ale także pokazuje jej postęp w kierunku miniaturyzacji i możliwości wymiany podczas pracy. Scenariusze zastosowań modułów optycznych 800G stają się coraz szersze i obejmują wiele dziedzin, takich jak Ethernet, CWDM/DWDM, złącza, kanał światłowodowy oraz dostęp przewodowy/bezprzewodowy.

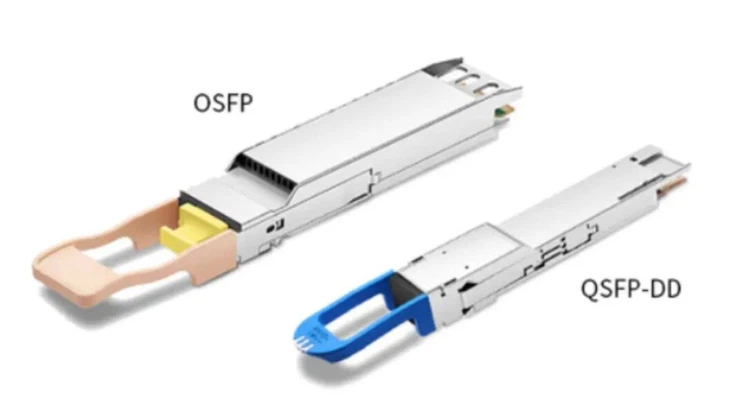

Współczynnik kształtu 800G QSFP-DD:
Czterokanałowy, szybki moduł wtykowy o podwójnej gęstości w małej obudowie. QSFP-DD to obecnie preferowany pakiet dla modułów optycznych 800G, umożliwiający centrom danych efektywny rozwój i zwiększanie pojemności chmury w razie potrzeby. Moduł QSFP-DD wykorzystuje 8-kanałowy interfejs elektryczny o szybkości do 25 Gb/s (modulacja NRZ) lub 50 Gb/s (modulacja PAM4) na kanał, zapewniając rozwiązania agregacyjne do 200 Gb/s lub 400 Gb/s S.
Zalety 800G QSFP-DD:
1. Posiada kompatybilność w dół i jest kompatybilny z opakowaniami QSFP+/QSFP28/QSFP56 QSFP.
2. Przyjmuje zintegrowane złącze klatkowe 2×1, które może obsługiwać systemy złączy klatkowych o pojedynczej i podwójnej wysokości.
3. Minimalna moc cieplna na moduł wynosi 12 W na moduł dzięki złączom SMT i klatce 1xN. Wyższa pojemność cieplna może zmniejszyć wymagania modułu optycznego dotyczące funkcji rozpraszania ciepła, zmniejszając w ten sposób niektóre niepotrzebne koszty.
4. Projektując QSFP-DD, grupa robocza MSA w pełni uwzględniła elastyczność użytkowania przez użytkownika i przyjęła konstrukcję ASIC, która obsługuje wiele szybkości interfejsu i jest kompatybilna wstecz (kompatybilna z QSFP+/QSFP28), redukując w ten sposób koszty portów i rozmieszczenie sprzętu koszty.
Rozmiar 800G OSFP:
OSFP to nowy typ modułu optycznego, znacznie mniejszy niż CFP8, ale nieco większy niż QSFP-DD. Posiada 8 szybkich kanałów elektrycznych. Każdy panel przedni o wysokości 1U nadal obsługuje 32 porty OSFP. Dzięki zintegrowanemu radiatorowi może znacznie poprawić odprowadzanie ciepła. wydajność.
Zalety OSFP 800G:
1. Moduł OSFP został zaprojektowany z 8 kanałami, bezpośrednio obsługującymi całkowitą przepustowość do 800G, osiągając w ten sposób większą gęstość pasma.
2. Ponieważ opakowanie OSFP obsługuje więcej kanałów i wyższe szybkości transmisji danych, może zapewnić wyższą wydajność i dłuższe odległości transmisji.
3. Moduły OSFP charakteryzują się doskonałą konstrukcją rozpraszania ciepła i mogą wytrzymać większe zużycie energii.
4.OSFP został zaprojektowany tak, aby w przyszłości obsługiwać wyższe stawki. Ze względu na większy rozmiar modułu OSFP możliwa jest obsługa większego zużycia energii, a co za tym idzie wyższych prędkości, takich jak 1,6T lub więcej.

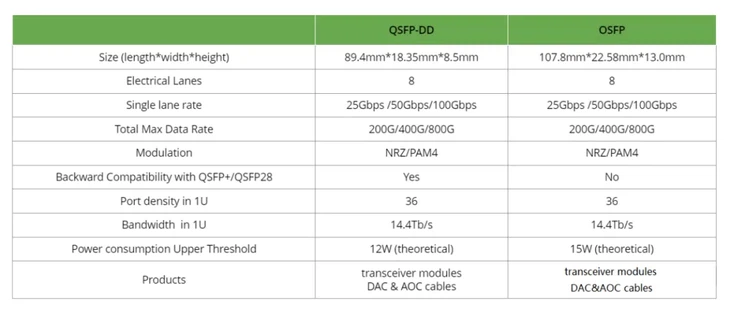

Porównanie parametrów wyglądu modułów optycznych 800G:
QSFP-DD jest zwykle preferowany w zastosowaniach telekomunikacyjnych, a OSFP jest bardziej odpowiedni dla środowisk centrów danych. Główne różnice między nimi to:
1) Rozmiar: rozmiar OSFP jest nieco większy
2) Zużycie energii: Zużycie energii przez OSFP jest nieco wyższe niż QSFP-DD.
3) Kompatybilność: QSFP-DD jest doskonale kompatybilny z QSFP28 i QSFP+, podczas gdy OSFP nie jest kompatybilny.
